히트 파이프 방열판에 대한 최종 가이드: 작동 원리, 유형 및 선택
소개
오늘날의 -전력 전자 장치-서버 및 인버터부터 LED 조명 및 전기 자동차에 이르기까지{2}}열 관리는 성능과 신뢰성에 매우 중요합니다. 통계에 따르면전자 고장의 55% 이상이 온도-와 관련되어 있습니다.. 장치가 더 작고 더 강력해짐에 따라 기존의 냉각 방식은 부족한 경우가 많습니다. 다음을 입력하세요.히트파이프 방열판: 상-변화 열 전달 원리와 고급 핀 설계를 결합한 수동적이고 매우 효율적인 열 관리 솔루션입니다.
이 포괄적인 가이드는 작동 방식, 주요 구성 요소, 다양한 유형, 성능 테스트 및 애플리케이션에 적합한 것을 선택하는 방법 등 히트 파이프 방열판에 대해 알아야 할 모든 것을 안내합니다. 또한 히트 파이프와 증기 챔버 기술을 비교하여 정보에 입각한 엔지니어링 결정을 내리는 데 도움을 드립니다.
히트 파이프란 무엇입니까?
히트파이프 방열판에 대해 자세히 알아보기 전에 다음과 같은 근본적인 질문을 이해하는 것이 중요합니다.은 무엇입니까?히트파이프?
A 히트파이프두 개의 견고한 인터페이스 사이에서 효율적으로 열을 전달하기 위해 열전도율과 상전이 원리를 결합한{0}}열 전달 장치입니다. 1942년 General Motors의 RS Gaugler가 처음으로 특허를 얻었고 이후 1963년 Los Alamos 국립 연구소의 George Grover가 독립적으로 개발한 히트 파이프는 현대 전자 장치 냉각에 없어서는 안 될 요소가 되었습니다.
히트 파이프의 아름다움은 단순함에 있습니다. 움직이는 부품이 없고 외부 전원이 필요하지 않으며 동일한 치수의 단단한 구리 막대보다 수백 배 더 효과적으로 열을 전달할 수 있습니다.
히트 파이프는 어떻게 작동합니까?
이해히트파이프는 어떻게 작동하나요?열 관리와 관련된 모든 사람에게 중요합니다. 이 작업은 지속적인 증발-응축 사이클에 의존합니다.
4-단계 주기
증발: 뜨거운 경계면(증발기 부분)에서 열 전도성 고체 표면과 접촉한 액체는 해당 표면에서 열을 흡수하여 증기로 변합니다.
증기 흐름: 그런 다음 증기는 증발 중에 생성된 압력 구배에 의해 히트 파이프를 따라 차가운 인터페이스(응축기 섹션)로 이동합니다.
응축:증기는 냉각기 끝에서 다시 액체로 응축되어 증발 잠열을 방출합니다.
반환 흐름:액체는 모세관 작용(심지 구조를 통해), 원심력 또는 중력을 통해 뜨거운 인터페이스로 돌아가고 주기가 반복됩니다.
이 단계-변경 메커니즘은 다음과 같은 결과를 가져옵니다.유효 열전도율이 100~1000배 더 높음고체 구리보다 열을 최소한의 온도 강하로 먼 거리까지 전달할 수 있습니다.
히트파이프 구조 및 구성요소
일반적인 히트 파이프는 세 가지 주요 부분으로 구성됩니다.
1. 봉투
작동 유체가 들어 있는 밀봉된 파이프입니다. 일반적인 자료는 다음과 같습니다:
구리: 전자제품 냉각용으로 가장 일반적, 우수한 열전도율
알류미늄: 경량, 우주선용 암모니아 작동유체와 함께 사용
스테인레스 스틸: 고온-또는 부식성 환경용
2. 심지 구조
응축된 액체를 반환하기 위해 모세관 현상을 사용하는 튜브 내부의 다공성 라이닝입니다. 일반적인 심지 유형은 다음과 같습니다.
| 심지 유형 | 기공 반경 | 침투성 | 최고의 오리엔테이션 |
|---|---|---|---|
| 홈이 있는 | 크기가 큰 | 높은 | 수평 또는 중력-지원 |
| 스크린 메쉬 | 중간 | 중간 | 적당한 방향 유연성 |
| 소결분말 | 작은 | 낮은 | 모든 방향(반중력 포함-) |
| 합성물 | 변하기 쉬운 | 변하기 쉬운 |
하이브리드 애플리케이션 |
소결튜브
분말 소결 + 얕은 홈
3. 작동유체
유체는 작동 온도 범위에 따라 선택됩니다.
| 체액 | 온도 범위 | 일반적인 애플리케이션 |
|---|---|---|
| 물 | 30~200도 | 대부분의 전자제품 냉각 |
| 암모니아 | -60~100도 | 우주선 열 제어 |
| 메탄올 | 10~130도 | 저온-전자제품 |
| 아세톤 | 0~120도 | 가전제품 |
| 나트륨 | 600~1100도 | 고온-산업용 |
히트파이프 방열판: 조립 완료
A 히트파이프 방열판하나 이상의 히트 파이프를 핀 구조(일반적으로 알루미늄 또는 구리)에 통합하여 완전한 냉각 솔루션을 만듭니다. 히트 파이프는 초{1}}열 전도체 역할을 하여 베이스에서 핀으로 열을 빠르게 이동시키며, 대류를 통해(팬 유무에 관계없이) 열을 소산시킵니다.
제조공정
히트파이프 제작: 튜브에 작동유체를 채우고 진공화한 후 밀봉합니다.
핀 부착: 핀은 다음과 같은 방법을 사용하여 히트 파이프에 부착됩니다.
납땜/브레이징: 낮은 열저항으로 강력한 금속결합을 제공합니다.
지퍼 핀(스키브/접힘): 스탬핑 및 접힌 핀이 파이프 위로 미끄러져 들어가 핀 밀도가 높아짐
내장형/압입식: 홈이 있는 베이스 플레이트에 히트파이프가 압입되어 있음
히트파이프 구조의 종류
히트 파이프 구성의 주요 유형은 다음과 같습니다.
1. 소결 히트파이프
조작: 동분말을 내벽에 소결
겉보기 밀도: 파우더의 입자 크기와 불규칙성을 반영합니다. 낮은 겉보기 밀도 분말은 충진 중 "아치 브리지" 형성을 방지하는 데 도움이 됩니다.
장점: 강력한 모세관력, 모든 방향에서 작동(반중력 포함-)
일반적인 사용: CPU 쿨러, 고전력 전자 장치-
2. 홈이 있는 히트파이프
조작: 튜브 내부에 얕거나 깊은 홈을 압출 또는 가공합니다.
장점: 높은 투과성, 낮은 액체 흐름 저항
치아 수: D6: 80~100개, D8: 135개
일반적인 사용: 수평 또는 중력-지원 애플리케이션
3. 복합 히트파이프(소결+그루브)
조작: 액체 흐름을 위한 홈과 소결층을 결합하여 모세관력 강화
장점: 순수 소결파이프보다 높은 Q-max, 우수한 반중력 성능-
디자인 고려사항: 부분적으로 분말이 충전된 경우- 네거티브 앵글 테스트에는 특별한 주의가 필요합니다.
일반적인 사용: 수평 및 반중력 성능이 모두 필요한 까다로운 애플리케이션-
4. 얇고 유연한 히트파이프
작동 원리: 증발부에 열이 유입되면 작동유체는 기화하여 증기채널로 들어간 후 모세관력에 의해 응축되어 되돌아옵니다.
제어 매개변수:
입자 크기 분포: 더 거친 분말=더 높은 다공성, 더 높은 투과성
중앙 로드 크기: 소결층 두께와 증기 채널 크기에 영향을 미칩니다.
분말 충전 밀도: 충전 기계 진동 주파수와 관련
소결온도 : 900~1030도, 약 9시간
증기 챔버와 히트 파이프 비교: 어느 것이 더 낫습니까?
열 관리에 대한 일반적인 질문은 다음과 같습니다.증기실vs 히트파이프-어떤 기술을 선택해야 합니까? 둘 다 동일한 위상-변화 원리로 작동하지만 기하학과 응용 분야에서는 다릅니다.
주요 차이점
| 특징 | 히트파이프 | 증기 챔버 |
|---|---|---|
| 열 확산 | 선형(파이프 축을 따라) | 2D 평면 분포 |
| 두께 프로파일 | 일반 3~6mm | 0.3mm의 얇은 두께 |
| 핫스팟에 대한 대응 | 보통{0}}파이프 배치에 따라 다름 | 뛰어난-즉각적 확산 |
| 비용 | 하부(성숙한 제조) | 높음(정밀 밀봉 필요) |
| 최고의 사용 사례 | 노트북, 데스크탑, 대형 장치 | 스마트폰, 울트라북, 얇은 장치 |

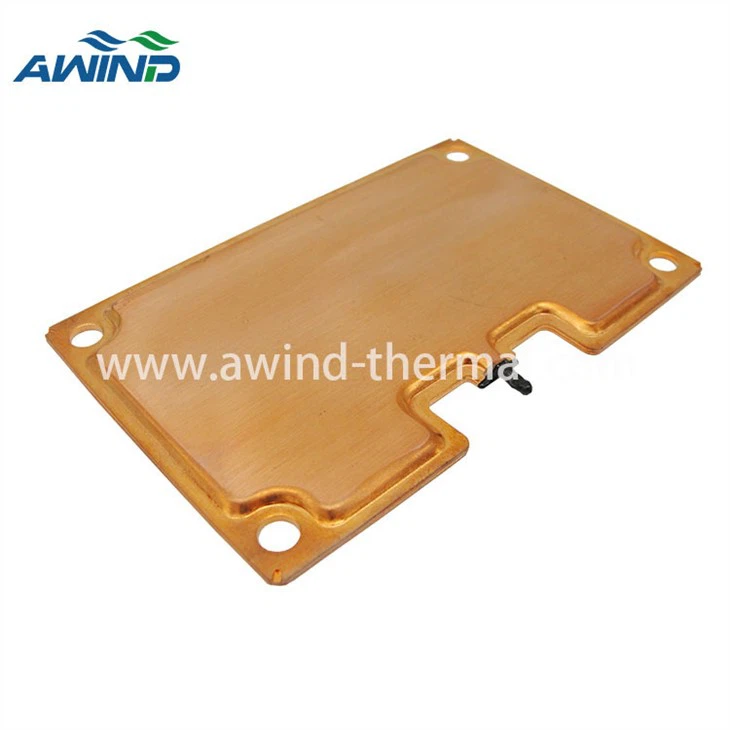

증기실
성능 비교
증기 챔버는 일반적으로 다음을 제공합니다.20~30% 향상된 열전도율제한된 공간에서 동등한 히트 파이프 설정보다. 그러나 히트 파이프는 열을 더 먼 거리로 이동해야 하는 경우(예: 마더보드 가장자리 근처의 GPU에서 후면 배기 핀까지) 탁월한 성능을 발휘합니다.
각각을 선택하는 경우
다음과 같은 경우에는 히트파이프를 선택하세요. :
You need to transport heat over distances >100mm
더 큰 핀 스택과 여러 개의 팬을 위한 공간이 있습니다.
비용 관리가 최우선
장치에 물리적 스트레스가 가해질 수 있습니다(히트 파이프는 기계적으로 더 탄력적입니다).
다음과 같은 경우 증기 챔버를 선택하십시오. :
공간이 극도로 제한되어 있습니다(박형 장치).
넓은 면적에 빠르게 열을 퍼뜨려야 합니다.
높은 열유속 밀도 핫스팟을 다루고 있습니다.
애플리케이션이 더 높은 비용을 정당화할 수 있음
히트 파이프 성능 매개변수 및 테스트
품질을 보장하기 위해 히트 파이프는 엄격한 테스트를 거칩니다.
1. 열 수송 제한
최대 히트 파이프 용량을 결정하는 5가지 주요 열 전달 제한 사항은 다음과 같습니다.
| 한계 | 설명 | 원인 |
|---|---|---|
| 점성 | 점성력으로 인해 증기 흐름이 방지됨 | 권장 온도 이하에서 작동 |
| 소닉 | 증발기 출구에서 증기가 음속에 도달함 | 낮은 작동 온도에서 너무 많은 전력 |
| 연행 | 고속-증기는 응축수 회수를 방지합니다. | 설계된 전원 입력 이상으로 작동 |
| 모세관 | 압력 강하가 모세관 펌핑 헤드를 초과함 | 입력 전력이 설계 용량을 초과함 |
| 비등 | 증발기에서 필름 비등 | 높은 방사형 열유속 |
그만큼모세혈관 한계일반적으로 히트 파이프 설계의 제한 요소이며 작동 방향과 심지 구조에 크게 영향을 받습니다.
2. 델타 T(ΔT) 테스트
증발기와 응축기 끝 사이의 온도 차이를 측정합니다. ΔT가 작을수록 등온 성능이 더 우수함을 나타냅니다. 업계 표준:ΔT가 5도 이하인 경우 100% 검사.
3. Q-max 테스트
결정합니다최대 열 수송 용량(와트 단위) 심지가 마르기 전. 이는 심지 구조, 유체 및 방향에 따라 달라집니다.
4. 안전성/버스트 테스트
히트 파이프는 누출 없이 고온을 견딜 수 있도록 테스트된 압력 용기입니다. 전형적인실패 온도: 320도누출을 위해.
5. 열저항 계산
분말 금속 심지가 있는 구리/물 히트 파이프의 경우 대략적인 열 저항 지침은 다음과 같습니다.
증발기/응축기: 0.2도 /W/cm²(외부 표면적 기준)
축 방향: 0.02도 /W/cm²(증기 공간-단면적 기준)
예: 직경 1.27cm, 길이 30.5cm의 히트 파이프에서 증발기 및 응축기 길이가 5cm이고 75W를 소비하는 경우 계산된 ΔT ≒ 3.4도입니다.
히트파이프 방열판의 장점
매우-높은 열전도율: 고체 구리보다 열 전달 능력이 100~1000배 우수합니다.
등온 작동: 증발기와 응축기의 온도차가 매우 작음
가볍고 컴팩트함: 현대 전자제품의 슬림한 디자인을 가능하게 합니다.
움직이는 부품 없음: 정숙한 작동과 높은 신뢰성
넓은 작동 범위: 극저온(-243도)부터 고온(1000도)까지 적용 가능
수동적 작동: 외부 전원 불필요
공통 재료: 황동 대 보라색 구리
방열판 설계에는 재료의 차이를 이해하는 것이 중요합니다.
보라색 구리(C1100)
청정: >99.9% 순수 구리
열전도율: 훌륭한
응용: 히트파이프, 수냉판 파이프라인
형질: 황동보다 전도성과 열전달이 우수함
황동(구리-아연 합금)
구성: 구리 + 아연 (구리 함량은 일반적으로 60-80%)
속성: 경도가 높고 연성이 좋으며 내식성이 우수합니다.
응용: 구조부재, 수냉판 접합부
형질: 내산화성이 우수하고, 순동에 비해 열전도율이 낮음
내장형 동관 냉각판
두 재료를 결합하여 빠른 열 전도를 위한 보라색 구리, 내식성과 구조적 안정성을 위한 황동 등의 장점을 활용합니다.
설계 고려 사항 및 선택 가이드
1단계: 요구 사항 정의
열부하(Q): 얼마나 많은 와트를 소비해야 합니까?
최대 허용 온도: T접합또는 T사례
주변 조건: 기류, 온도, 공간 제약
정위: 히트파이프는 수평으로 작동할까요, 수직으로 작동할까요, 아니면 중력에 맞서 작동할까요?
2단계: 방향에 따라 심지 유형 선택
| 정위 | 추천 심지 | 이유 |
|---|---|---|
| 중력{0}}지원(증발기 위 응축기) | 그루브 또는 메쉬 | 큰 기공 반경, 높은 투과성 |
| 수평의 | 소결 또는 복합 | 균형잡힌 모세관력 |
| 반{0}}중력(응축기 위의 증발기) | 소결 전용 | 작은 기공 반경, 강한 모세관력 |
3단계: 히트 파이프 크기 및 수량 결정
지름: 일반적인 크기는 4mm, 6mm, 8mm입니다. 직경이 클수록 더 많은 열을 운반하지만 더 많은 공간이 필요합니다.
파이프 수: 여러 개의 히트파이프를 병렬로 사용하여 열을 분산시키고 열저항을 감소시킵니다.
4단계: 핀 디자인
핀 소재: 알루미늄(경량, 비용{0}}효율적) 또는 구리(전도율 높음)
핀 밀도: 핀이 많을수록 표면적이 늘어나지만 공기 흐름이 제한될 수 있습니다.
부착방법: 납땜 조인트로 최고의 열 성능 제공
산업 전반에 걸친 응용
히트 파이프 방열판은 다양한 응용 분야에 사용됩니다.
| 적용분야 | 예 |
|---|---|
| 전력전자 | 인버터, IGBT, 사이리스터, UPS 시스템 |
| 컴퓨팅 | CPU, GPU, 서버, 고급-노트북 |
| 통신 | 기지국, 통신 장비 |
| LED 조명 | COB LED, 고-휘도 모듈 |
| 재생에너지 | 풍력 변환기, 태양광 인버터 |
| 의료 장비 | 레이저, 이미징 장치 |
| 산업용 | 모터 드라이브, 용접 장비 |
| 항공우주 | 위성 열 제어 |
자주 묻는 질문
Q: 히트 파이프가 누출되거나 고장나는 경우가 있습니까?
고품질- 히트 파이프는 밀봉되어 있으며 파열 압력 내성 테스트를 거쳤습니다. 수명은 매우 길지만 구멍이 나거나 Q-최대 한도를 초과하여 작동하면 실패할 수 있습니다.
Q: 히트파이프를 구부릴 수 있나요?
예. 그러나 증기 흐름을 제한하는 꼬임을 방지하려면 조심스럽게 구부려야 합니다. 최소 굽힘 반경 지침을 따라야 합니다.
Q: 필요한 히트 파이프 수를 어떻게 계산합니까?
이는 총 열 부하와 각 파이프의 Q-max에 따라 달라집니다. 복잡한 설계에는 열 시뮬레이션(CFD)이 권장됩니다.
Q: 검정색 방열판이 더 좋나요?
아니요{0}}검은색 표면이 약간 더 잘 방출되지만 핀형 방열판의 주요 냉각 메커니즘은 대류입니다. 색상은 성능에 미미한 영향을 미칩니다.
Q: 방열판 전체를 구리로 만드는 것은 어떨까요?
구리는 무겁고 가격이 비싸며 기계 가공이 어렵습니다. 구리 히트 파이프와 알루미늄 핀을 결합하면 성능, 무게 및 비용의 탁월한 균형을 얻을 수 있습니다.
Q: 히트 파이프와 증기 챔버의 차이점은 무엇입니까?
히트 파이프는 열을 선형적으로(1D) 전달하는 반면, 증기 챔버는 표면(2D)에 걸쳐 열을 확산시킵니다. 증기 챔버는 열유속 밀도가 높은 얇은 장치에 더 좋습니다.
Q: 히트 파이프는 어떤 방향으로도 작동할 수 있나요?
소결 심지 히트 파이프는 강한 모세관력으로 인해 어떤 방향에서도 작동합니다. 홈이 있는 심지 히트 파이프에는 중력의 도움이 필요합니다.
결론
히트 파이프 방열판은 최신 고전력 전자 장치에 없어서는 안 될{0}} 요소입니다. 상-변화 기술을 활용하여 작고 안정적인 패키지로 탁월한 열 성능을 제공합니다. 표준 설계가 필요하든 완전 맞춤형 솔루션이 필요하든 기본-심지 유형, 재료, 테스트 및 선택 기준-을 이해하면 최적의 냉각을 달성하는 데 도움이 됩니다.
초박형 프로필이 필요하거나 극도의 열유속 밀도를 처리하는 애플리케이션의 경우,증기실 냉각탁월한 선택이 될 수 있습니다. 그러나 거리에 따른 열 전달이 필요한 대부분의 전자 장치 냉각 응용 분야의 경우히트파이프 방열판가장 비용 효율적이고 안정적인-솔루션을 유지하세요.
