플레이트 핀 방열판이란 무엇입니까?
플레이트 핀 방열판은 대류를 통해 열을 추출하고 전체 길이를 통과하는 직선형 핀을 사용하여 방열판의 표면적을 최대화합니다.
간단한 판형 방열판에는 핀 두께, 핀 높이, 핀 길이, 핀 간격, 베이스 길이, 베이스 너비, 기판 두께 등 모든 설계에서 달라질 수 있는 7가지 독립적인 기하학적 매개변수가 있습니다.
플레이트 핀 방열판은 CNC 가공, 압출, 다이캐스팅, 스탬핑, 접기 또는 긁기 등 다양한 방법을 통해 제조할 수 있습니다. 플레이트 핀 방열판은 소음이나 전력 소모가 없는 간단한 솔루션을 제공하므로 기계식 케이싱 및 케이싱 외부에도 사용됩니다.

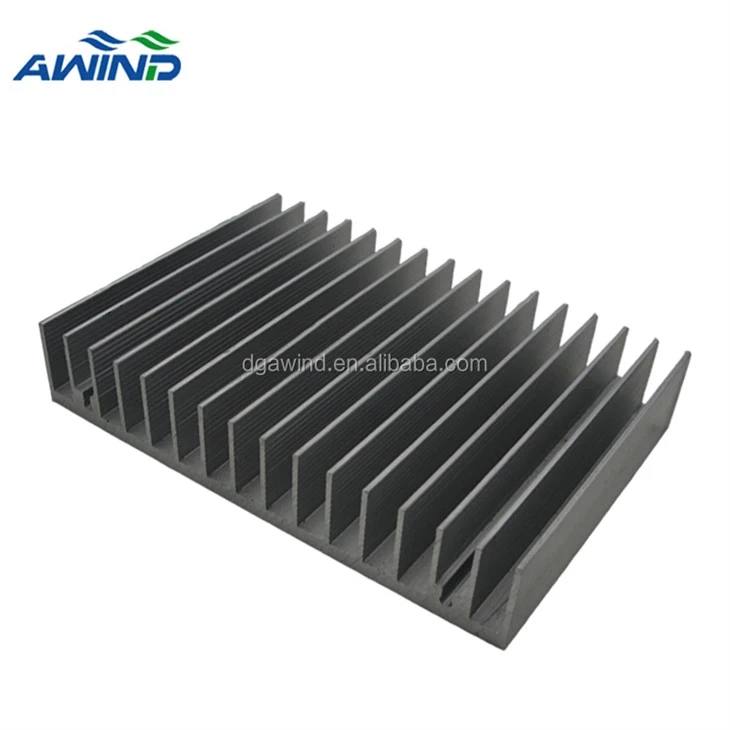

알루미늄 압출 플레이트 핀 방열판
대부분의 플레이트 핀 방열판 라디에이터는 기계적 및 열적 특성이 우수한 전도성이 높은 알루미늄 합금 6063-T5를 사용하여 압출 방식으로 제조됩니다.압출 공구 및 단가는 모든 대량 생산 방법 중 가장 낮습니다.
압출 알루미늄으로 제작된 플레이트 핀 방열판은 비용 효율적이며 핀이 고정된 공기 흐름 방향과 평행할 때 강제 대류에서 최적의 열 성능을 제공합니다.
핀 핀 방열판이 플레이트 핀 방열판보다 낫습니까?
더 높은 밀도와 더 강력한 제품을 지향하는 전자 장비 산업의 추세에 따라 더 높은 수준의 성능을 갖기 위해서는 냉각 기술이 필요합니다.
제조가 용이하고 열 성능이 높다는 장점으로 인해 다양한 유형의 라디에이터가 개발되어 산업계에서 널리 사용되고 있습니다. 두 가지 일반적인 유형은 플레이트 핀 방열판과 핀 핀 방열판입니다.
플레이트 핀 방열판은 설계가 간단하고 제조가 용이하다는 장점이 있는 반면, 핀 핀 방열판은 압력 강하를 증가시키는 대가로 단방향 흐름의 열 경계층 발달을 방해합니다. 각각의 장점으로 인해 두 유형의 방열판 모두 전자 장치의 냉각 솔루션으로 일반적으로 사용됩니다.
방열판에 있는 핀의 기능은 무엇입니까?
방열판의 핀은 주로 방열 표면적을 늘리는 데 사용되며, 핀의 높이를 늘려 방열 영역을 위쪽으로 발달시켜 더 나은 방열 효과를 얻습니다.
방열판에는 어떤 유형의 핀이 있습니까?
다양한 유형의 방열판: (a) 플레이트 핀 방열판, (b) 정책 핀 방열판, (c) 원형 핀 핀 방열판, (d) 판형 방열판. 현대 엔지니어링 응용 분야에서 제한된 부피 내에서 대류 열 전달을 향상시키는 가장 중요한 방법은 핀 방열판입니다.
어떤 모양의 지느러미가 가장 좋나요?
다양한 핀 모양(원형, 원추형 및 직사각형)을 갖는 플레이트 핀 방열판에 대한 수치 연구가 수행되었습니다. 결과는 다른 두 가지 모양과 비교하여 원형 핀이 방열판의 열 성능을 향상시켜 열 저항을 각각 25%와 12% 감소시키는 것으로 나타났습니다.
핀핀 방열판의 크기는 얼마입니까?
당사의 방열판 크기는 고객의 열 방출 요구 사항에 따라 맞춤화되고 생산될 수 있습니다.
핀과 같은 구조로 인해 방열판이 열을 더 빨리 전달할 수 있는 이유는 무엇입니까?
방열판의 핀은 공기와 접촉하는 표면적을 늘려 대류 열 전달 속도를 높입니다. 핀과 같은 구조는 여전히 방열판 위로 흐르는 공기에 난류를 생성합니다. 이러한 난류는 공기의 혼합을 향상시켜 열 전달 속도를 더욱 증가시킵니다.
두꺼운 플레이트 핀 방열판 라디에이터가 더 좋나요?
적절한 방열판 크기를 선택하는 것이 좋습니다. 방열판이 클수록 방열 능력이 강해집니다. 그러나 방열판의 크기는 방열판이 배치되는 공간과 방열판과 열원 사이의 접촉 면적에 따라 제한됩니다. 방열판이 두꺼울수록 무게도 무거워지고 가격도 높아집니다. 따라서 적절한 크기의 방열판을 사용하는 것이 좋습니다.
플레이트 핀 방열판에 더 적합한 두께는 무엇입니까?
전체 열 저항은 기판 두께 2-4mm 사이에서 최적의 지점을 갖습니다. 기판 두께가 2mm 미만인 경우 퍼짐 저항이 급격히 증가하여 총 열 저항이 높아집니다.
방열판 핀 사이의 간격은 얼마입니까?
핀의 간격과 개수는 각각 5-12mm와 5-9mm 사이에서 다양합니다. 결과는 플레이트 핀 방열판과 비교하여 플레이트 큐빅 핀 핀 방열판이 열 저항이 낮고 열 전달 성능이 더 높다는 것을 보여줍니다.
플레이트 핀 방열판의 색상이 중요합니까?
방열판 색상이 중요한가요? 부품 열 요구 사항의 전반적인 기능에서 방열판 색상의 역할을 이해하기 위해 방열판 내부 및 전체의 전도성과 분산성은 주로 사용된 재료 유형, 방열판의 모양, 전체 표면적 수준 및 기타 다양한 요인.
방열판의 열 방출은 복사가 아닌 대류를 통해 이루어지기 때문에 방열판의 색상은 중요하지 않다고 말하는 사람들도 있습니다. 다른 사람들은 색상이 중요하다고 믿습니다. 후자는 검은색이 다른 어떤 색상보다 열을 더 잘 흡수하고 발산할 수 있기 때문에 최선의 선택이라고 믿습니다. 다른 색상에 비해 검정색 코팅 방열판의 효과가 훨씬 좋습니다. 검정색은 가장 좋은 열흡수 능력을 발휘할 뿐만 아니라, 방열판 온도와 주변 기온의 차이도 가장 크고, 방열율도 가장 높기 때문입니다.
그러나 오늘날 업계 제조업체가 선택하는 방열판 색상은 검정색만이 아닙니다. 보라색은 또 다른 매우 인기 있는 선택입니다. 이러한 유형의 방열판의 색상은 기본적으로 어두우므로 검정색과 유사한 효과를 나타냄과 동시에 전자 부품에서 방열판이 아름답게 보이는 것을 알 수 있습니다. 또한 파란색은 전체 구성 요소를 시각적으로 만족스럽게 만들기 위해 이 색상이 필요한 특정 디자인에도 사용됩니다. 방열판을 판매하는 많은 회사는 고객에게 더 많은 외관 색상 선택권을 제공하기 위해 다양한 색상을 제공합니다.
(검은색 방열판)
어떤 금속 차이가 가장 잘 가열됩니까?
금속재료 중 은은 열전도율이 가장 높지만 가격이 비싸다. 두 번째는 순수한 구리이지만 가공이 쉽지 않습니다. 알루미늄 합금 6063 T5는 가공성이 좋고 표면 처리가 쉽고 비용이 저렴하기 때문에 일반적으로 공냉식 방열판에 사용됩니다.
핀이 촘촘하게 배열된 방열판이 자연 대류에 적합하지 않은 이유는 무엇입니까?
단단히 채워진 핀은 열 전달 표면적이 더 크지만 열 전달 계수는 더 작습니다(추가 핀의 추가 저항으로 인해). 간격이 넓은 핀이 있는 방열판은 열 전달 계수는 높지만 표면적은 더 작습니다.
따라서 자연 대류에서 더 나은 열 방출을 달성하려면 핀의 배열과 분포가 합리적이어야 합니다.
핀 방열판이 높으면 더 좋나요?
방열판이 높을수록 표면적을 늘리고 열 전파 거리를 연장할 수 있습니다(전도도 감소). 절대적인 이상은 가장 효과적인 전도성을 위해 복사/대류 표면을 열원에 최대한 가깝게 만드는 것입니다. 하지만 방열판의 높이도 공간에 따라 제한되므로 적절한 높이를 선택해야 합니다.
패시브 라디에이터란 무엇입니까?
때로는 이러한 유형의 방열판을 방열판 및 팬을 의미하는 HSF라고도 합니다. 패시브 라디에이터는 알루미늄 핀 라디에이터로 제작되었으며 대류를 통해 열을 발산합니다.
패시브 방열판이 작동할 수 있나요?
패시브 라디에이터가 작동합니다. 왜냐하면 제어를 위한 2차 전원 공급 장치나 제어 시스템이 필요하지 않고, 제어 시스템의 작동으로 인해 더 많은 열이 발생할 필요가 없기 때문입니다. 그러나 수동 방열판은 시스템에서 열을 전달하는 데 능동 방열판만큼 효과적이지 않습니다.
방열판이 나쁠까요?
시간이 지남에 따라 정상적인 작업 환경에서는 방열판이 먼지와 기타 잔해로 인해 막힐 수 있습니다. 먼지는 냉각에 사용할 수 있는 표면적을 줄여 방열판의 냉각 용량을 감소시킵니다. 궁극적으로 이러한 낮은 냉각 전력으로 인해 전기 구성 요소가 과열되기 시작할 수 있습니다.
방열판을 통해 공기를 밀거나 당기는 것이 더 낫습니까?
둘 다 효과적이지만 일반적으로 CPU 방열판의 단일 팬 구성에서 표시되며 밀어넣는 것이 더 효과적입니다. 공기의 흐름을 가속화하면 열을 더 잘 운반할 수 있습니다.
방열판보다 액체 냉각이 더 좋나요?
방열판이 있는 기존 공기 냉각 팬도 사용할 수 있습니다. 액체 냉각은 기존 공기 냉각 기술보다 더 시원해 보이고, 더 조용하게 작동하며, 일반적으로 더 효과적입니다. 그러나 액체 냉각에는 더 높은 기술이 필요하며 비용도 방열판보다 높습니다.
방열판을 청소하면 성능이 향상될 수 있습니까?
라디에이터 청소는 단순히 미적인 문제가 아닙니다. 또한 전자 부품의 성능, 안정성 및 서비스 수명을 향상시킬 수 있습니다. 먼지와 오물은 공기 흐름을 막고 온도를 높이며 소음과 진동을 유발할 수 있습니다.
라디에이터를 물로 청소할 수 있나요?
예, 팬이 없으면 가능합니다. 이상적으로는 증류수를 사용하면 되지만, 수돗물만 있으면 문제가 되지 않습니다. 자연 건조될 때까지 충분한 시간을 두고 나사 구멍에 물이 들어가지 않도록 하십시오. (알루미늄 방열판)
라디에이터는 언제 교체해야 합니까?
이는 방열판과 프로세서에 따라 크게 달라집니다. 예상한 작업이 더 이상 완료되지 않는 경우. 라디에이터가 부식되거나 손상된 경우 교체해야 합니다. 전자 부품의 열 증가로 인해 원래의 방열판이 적시에 열을 방출할 수 없는 경우 방열판을 더 나은 방열 효과가 있는 방열판으로 교체해야 합니다.
