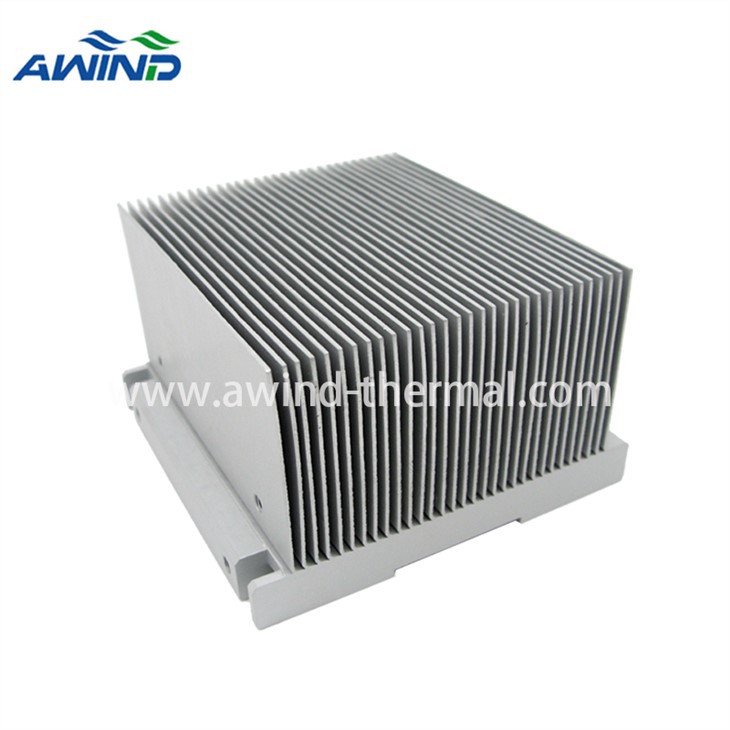

알루미늄 압출 프로파일 방열판

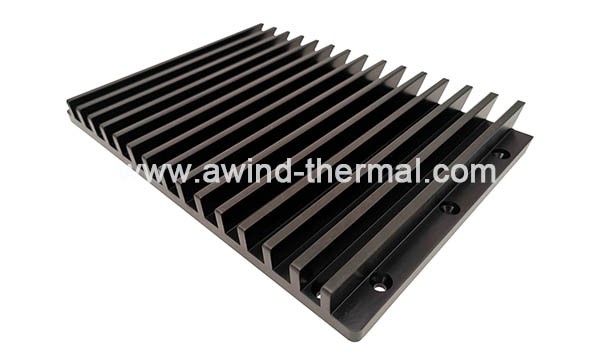

알루미늄 압출 방열판

알루미늄 압출 프로파일 방열판은 방열판 압출 또는 압출 알루미늄 프로파일 방열판으로도 알려져 있습니다.

알루미늄 압출 방열판 기술은 알루미늄 잉곳을 고온, 고압 하에서 520~540도까지 가열하여 홈이 있는 방열판 압출 금형을 통해 알루미늄 액체가 흐르도록 하여 압출 방열판 재료를 만드는 것입니다. 그리고 방열판 압출재를 절단한 후 우리가 흔히 볼 수 있는 압출 알루미늄 방열판이 만들어집니다.

알루미늄 압출 방열판 기술은 실현하기 쉽고 장비 비용이 상대적으로 낮기 때문에 지난 몇 년 동안 저가형 시장에서 널리 사용되었습니다.

알루미늄이 방열판 재료로 가장 적합한 선택인 이유는 무엇입니까?

첫째, 열전도율은 방열판 재료를 선택할 때 가장 중요한 성능이며 재료마다 열전도율이 다릅니다.

방열판 재료는 다이아몬드, 은, 구리, 알루미늄, 강철 등이 될 수 있습니다. 이에 따라 열전도도를 다음과 같이 확인할 수 있습니다.

분명히 다이아몬드는 열전도율이 뛰어납니다. 다이아몬드는 전기를 전도하지 않고 전자가 자유롭게 이동할 수 없기 때문에 열전도도는 기본적으로 탄소 원자 진동(즉, 포논)의 전파에서 비롯됩니다.

탄소 원자의 질량이 작고 탄소-탄소 결합이 강하기 때문에 다이아몬드의 진동 전파는 매우 부드럽습니다. 이로 인해 다이아몬드의 열전도율은 매우 우수하여 거의 최고 수준이며, 은의 약 5배에 가깝습니다.

다이아몬드는 초고열전도도를 가질 뿐만 아니라 기계적, 광학적, 음향적, 전기적, 화학적 특성도 뛰어나 고출력 광전자소자의 방열 측면에서 다른 소재에 비해 월등히 뛰어납니다.

물론 다이아몬드의 가격은 매우 비싸기 때문에 일반 방열판 제품에 선호되는 소재는 아닙니다.

방열성이 가장 좋은 금속은 은이지만 매우 무르기 때문에 방열판과 같은 고밀도 장치를 제조하는 데 도움이 되지 않습니다.

귀금속인 금은 가격이 비싸기 때문에 방열판 소재로 적합하지 않습니다. 가장 저렴한 재료는 철이지만 열전도율은 주류 방열판 재료가 아닌 알루미늄의 1/3에 불과합니다.

이러한 요인으로 인해 현재 구리 또는 알루미늄이 주류 방열판 재료로 사용됩니다.

구리는 알루미늄보다 열전도율이 더 좋습니다. 하지만 열전도도를 고려할 때 비용 역시 무시할 수 없는 요소이다. 구리의 열전도율은 알루미늄의 2배이지만 밀도는 알루미늄의 3배입니다. 이는 구리에서 유사한 열 흐름을 제공하는 방열판의 무게가 약 50% 증가한다는 것을 의미합니다.

실제로 많은 구리 방열판은 무게에 대한 설계 제한을 초과하여 중량이 초과되었습니다. 톤당 비용(현재 구리는 알루미늄 비용의 약 3.5배)을 계산하면 동일한 방열판 설계에 대해 구리 비용이 알루미늄 솔루션 비용보다 훨씬 높다는 것을 알 수 있습니다.

방열판에는 어떤 알루미늄 합금을 사용해야 합니까?

순수 알루미늄의 열전도율은 237W/m·K이지만, 순수 알루미늄은 기계적 성질이 비교적 부드럽기 때문에 일반적으로 알루미늄 합금이 방열판 재료로 사용됩니다.

우리 대부분은 먼저 229W/m·K의 열전도율 값을 제공하는 1050 알루미늄과 같은 높은 열전도율을 갖춘 시리즈를 사용하는 것을 고려할 것입니다. 그러나 이 합금은 방열판에 사용하기에는 기계적으로 너무 부드럽습니다.

최선의 선택은 방열판용 6000 시리즈 합금입니다. 이러한 합금은 널리 사용 가능하고 상당히 강하며 잘 압출되는 경향이 있습니다. 다음 차트는 비교를 보여줍니다.

6061 및 6063과 같은 합금은 6000 시리즈에서 가장 일반적입니다. 일반적으로 압출에 일반적입니다. 그리고 둘 중 하나는 실제로 방열판에 아주 잘 작동합니다.

특징:

1. 스탬핑 방열판보다 더 효율적입니다.

2. 기계가공에 비해 비용절감이 크다.

3. 다양한 표준 모양과 크기가 있습니다.

4. 구리 라이터보다 쉽게 ​​맞춤화할 수 있으며 확실한 장점이 있습니다.

올바른 압출 방열판을 선택하려면 어떤 매개변수가 필요합니까?

열 모델링: 열 모델링은 필요한 성능을 갖춘 방열판을 선택하는 데 도움이 됩니다. 컴퓨터 소프트웨어를 사용하거나 공급업체에 모델링을 요청할 수 있습니다.

재질: 방열판은 알루미늄 합금으로 만들 수 있습니다. 재료는 열전도율이 높아야 합니다. 알루미늄 합금은 내구성이 뛰어나고 열적 특성이 좋기 때문에 가장 일반적으로 사용됩니다.

지느러미: 지느러미는 배열, 모양, 크기 및 위치가 다양할 수 있습니다. 각 배열은 방열판의 성능에 영향을 미칠 수 있습니다. 예를 들어, 플레어 핀은 열이 분산될 수 있는 더 넓은 표면적을 제공합니다.

핀 효율성: 핀은 장치에서 열을 가져와 공기나 유체로 전달합니다. 다양한 방법으로 핀의 효율성을 높일 수 있습니다. 예를 들어 종횡비를 늘리거나 핀 길이를 줄일 수 있습니다.
