머리말
현대 기술의 발전으로 인해 레이저 및 의료 장비와 같은 장비 정확도에 대한 요구 사항이 높아졌으며, 이들 장비의 핵심 구성 요소는 정밀한 온도 제어를 위해 열전 냉각기(TEC)를 사용해야 하는 경우가 많습니다.
그러나 정확도가 높을수록 열 발생이 더 집중되고 열유속 밀도가 높아집니다. 기존의 단일 열 방출 방법(순수 공기 냉각 또는 순수 수냉)은 더 이상 TEC에서 발생하는-고강도 열 문제에 대처할 수 없습니다.
이에 Awind는 "수냉식+공냉식" 복합 방열 솔루션을 혁신적으로 제안했습니다. 이러한 디자인은 효율적이고 빠른 방열을 보장할 뿐만 아니라 컴팩트한 구조 레이아웃을 통해 장비 내부 공간을 효과적으로 절약합니다.
TEC의 작동 원리와 방열 문제
TEC(펠티에 냉각기라고도 함)는 펠티에 효과를 기반으로 하는 고체-상태 에너지 변환 장치입니다.
작동 원리는 P-형과 N-형 반도체 재료가 직렬로 구성된 전기 커플을 통해 직류가 통과할 때 장치의 한쪽 끝에서 다른 쪽 끝으로 열이 "펌핑"되어 한쪽은 냉각되고 다른 쪽은 가열되는 효과를 얻는 것입니다. 전류의 방향을 변경함으로써 냉방 또는 난방 모드를 정밀하게 제어할 수 있습니다.
TEC는 구조가 콤팩트하고 움직이는 부품이 없으며 온도를 정밀하게 제어할 수 있다는 장점이 있습니다. 그러나 에너지 효율은 일반적으로 기존 압축기 냉동보다 낮으며 작동 중에 뜨거운 표면에서 많은 양의 폐열이 발생한다는 점에 유의해야 합니다. 가열 표면의 총 열부하는 냉각 용량 + TEC 자체 입력 전력입니다. 이는 열이 적시에 방출되지 않으면 과열로 인해 TEC의 효율성이 급격히 떨어지거나 심지어 영구적인 손상을 입을 수도 있음을 의미합니다. 따라서 효율적인 방열 시스템은 안정적인 작동의 핵심입니다.
Awind 복합 방열 솔루션 상세 설명
당사의 솔루션은 다중-층 구조를 활용하여 TEC에서 생성된 고밀도 열 유속을 시너지 효과적으로 처리합니다.-
TEC 어레이 및 인터페이스 처리
전체 냉각 성능을 향상시키기 위해 4개의 TEC를 직렬로 연결하여 어레이를 형성합니다.
고성능 열 전도성 실리콘 그리스를 사용하여 TEC와 저온 및 고온 접촉면 사이의 미세한 틈을 메우면 계면 열 저항이 크게 감소합니다.
주요 세부 정보: 탄성 완충 패드가 TEC 어레이 주위에 설치되어 조립 응력을 흡수하고 압축으로 인해 부서지기 쉬운 세라믹 조각이 파손되는 것을 방지하며 모듈의 전반적인 밀봉 및 기계적 안정성을 향상시킵니다.
활성 수냉판(주 방열 채널)
진공 브레이징 공정으로 제작된 통합 수냉식 플레이트는 TEC 고온 표면에 직접 연결됩니다.
수냉식 플레이트의 내부 설계는 흐름 채널을 최적화하여 물의 높은 비열 용량 특성을 최대한 활용하여 TEC 뜨거운 표면에서 주열을 지속적이고 효율적으로 제거합니다.

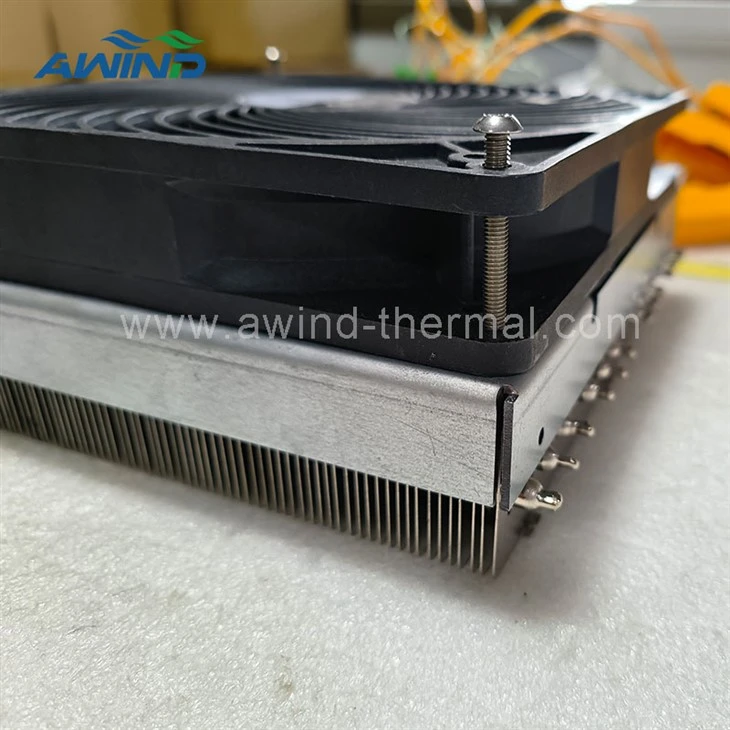

보조 공랭식-냉각식(백업 및 향상)
TEC 모듈의 측면은 히트파이프가 내장된 알루미늄 기판과 밀착되어 있습니다.
열은 알루미늄 기판을 통해 히트 파이프로 유입되고 멀리 있는 고밀도 셔블 톱니 방열 핀으로 신속하게 전달되어 방열 표면적을 늘립니다.
방열 핀 위에 축류 팬을 설치하면 강제 대류를 통해 공기측 방열 효율이 크게 향상됩니다.
이 공냉식 시스템은 보조 방열 채널 역할을 하여 시스템 방열 상한을 높일 뿐만 아니라 수냉식 시스템의 안전 이중화 백업 역할을 하여 예상치 못한 시스템 오류가 발생할 경우 기본적인 방열 보호 기능을 제공하여 장비 안전을 보장합니다.
계획의 핵심 이점
정밀한 온도 제어와 높은 열유속 처리 능력의 공존: 수냉이 주요 초점이고 공기 냉각이 보조입니다. 이는 킬로와트 수준에서 평방 센티미터당 높은 열유속 밀도라는 과제에 대처할 수 있습니다.
시스템 이중화 및 높은 신뢰성: 공냉식과 수냉식은 서로를 위한 백업 역할을 하여 시스템의 장기적인 운영 안정성과 안전성이-크게 향상됩니다.
컴팩트한 구조 및 유연한 레이아웃: 히트 파이프를 사용하여 "열 전달"을 달성함으로써 방열 핀과 팬을 더 넓은 위치에 배치하여 다양한 컴팩트 장치의 통합 요구 사항을 충족할 수 있습니다.
일반적인 적용 분야
이 솔루션은 열 방출 안정성과 정확성에 대한 엄격한 요구 사항이 있는 분야에 특히 적합합니다.
* 고출력 레이저: 레이저 다이오드 및 파이버 레이저의 공동 냉각과 같은 것입니다.
* 의료 및 생명과학 장비: PCR 기계, 혈액 분석기 등 반응 모듈의 빠른 온도 사이클링.
* 군사 및 항공우주 전자: 극한 환경에서 공중 및 미사일 전자 장비의 열 관리.
* 반도체 테스트: 칩 테스트 스탠드의 정밀한 온도 제어.
* 고급 광전자 및 통신 장비: 광학 모듈, 감지기 등 핵심 구성 요소의 안정적인 성능을 보장합니다.
요약
Awind에서 출시한 TEC 복합 방열 솔루션은 "최적화된 열 인터페이스, 활성 수냉 지배력 및 중복 공기 냉각 향상"의 삼중 설계를 통해 고전력 TEC 애플리케이션의 과열 문제를 체계적으로 해결합니다. 이 솔루션은 기존의 단일 방열 방식을 뛰어넘는 최고의 성능을 달성할 뿐만 아니라 모듈식 및 고신뢰성 설계 개념을 통해 다양한 정밀 기기 및 장비에 안정적이고 내구성 있는 온도 제어를 보장합니다. 고정밀 기술 장비를 더 높은 성능 수준으로 발전시키는 데 이상적인 방열 선택입니다.{3}}
