구리 파이프를 사용한 수냉판의 열 시뮬레이션

구리 파이프를 사용한 수냉판의 열 시뮬레이션

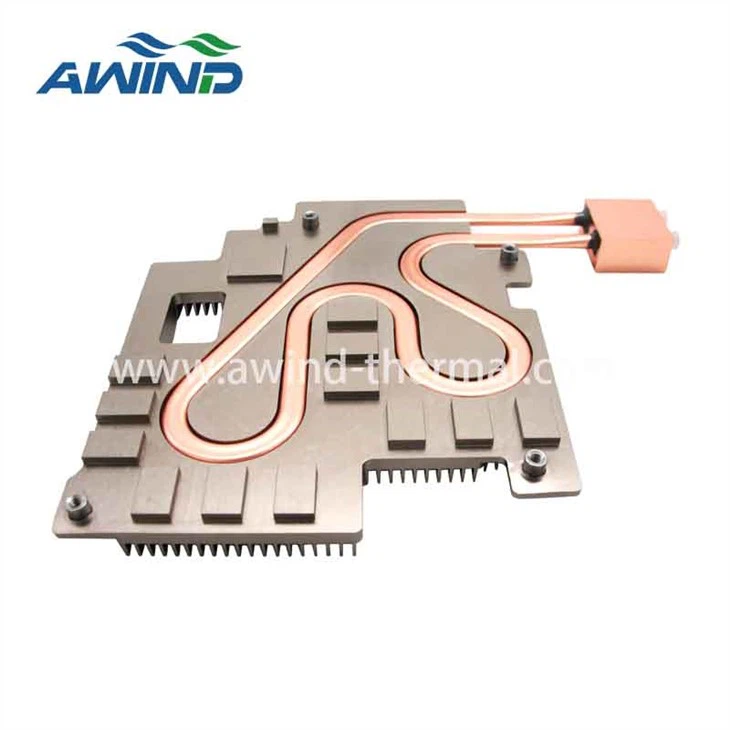

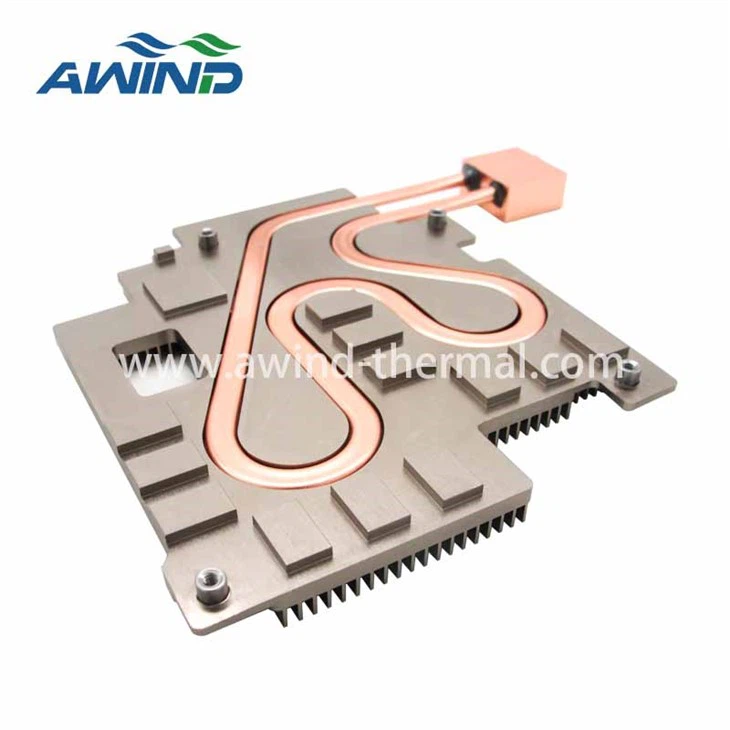

이 실험에서는물 냉각판구리 파이프를 사용하여 1200w LED의 열 시뮬레이션을 수행합니다.

온도 그래프, 압력 그래프, 속도 벡터 등을 통해 구리 파이프를 사용한 수냉판의 방열 효과를 더 잘 볼 수 있습니다. 실험은 두 가지 솔루션을 제공합니다.

설계 입력

냉각방식 : 강제수냉

냉각수: 순수한 물

주변 온도 타: 40도

LED 와트 손실: 1114W

최대 온도: 50-60도

디자인 매개변수

1. 주위온도 타 [도]: 40C

2. 캐비닛 온도 Tw [ 도 ]: 장치가 캐비닛 상단(외부)에 위치하며 유리면만 캐비닛에 위치합니다.

3. 캐비닛 크기: 장치는 캐비닛 외부에 위치합니다.

4. 소비 전력 P[W]: 총 전기 설치 전력은 1500Watt이지만 소비되는 전력은 약 1200Watt입니다.

5. 열원량 : 첨부사진 확인

6. 열원 위치 및 규격 : 첨부사진 확인

7. 물 유입/출구 위치(시스템 3D 파일 제공에 더 좋음): 첨부된 사진 확인

8. 냉각판의 최대 온도 허용 [도]: 50~60

9. 설치 구멍 치수 및 냉각판 위치: 사진을 확인하십시오. 이제 장치를 캐비닛까지 조립하기 위한 구멍이 4개만 그려져 있습니다. LED PCB와 채널 드라이버, PSU를 조립하려면 구멍이 많이 필요합니다. 베이스플레이트를 장착하기 위해 모든 구멍을 뚫기 위해 알루미늄 베이스플레이트를 배치하고 싶습니다. 스레드가 있는 보기 구멍만 필요합니다.

10. 액체 유속: _____L/min 유속이 무엇인지 알려주는 열 분석에 따라 다릅니다.

11. 액체 냉각판 최대 크기: 사진 참조 크기는 680x600이지만 실제 콜링 영역은 600x540입니다.

12. 액체 유형: 순수한 물

13. 유입수의 온도 : 열분석 결과에 따라 다름

14. 출구수의 온도 : 열분석 결과에 따라 다름.

15. 최대 허용 냉각판 압력: 열 분석 결과에 따라 달라집니다.

냉각수의 모델

해결 방법 1: 입구 속도=0.5m/s(2.7L/min)

냉각판 온도

압력 강하: 5842.6Pa

냉각수 온도

속도 벡터

해결 방법 2: 입구 속도=0.3m/s(1.62L/min)

냉각판 온도

압력 강하: 2898.7Pa

냉각수 온도

속도 벡터

결론

이 설계(Al Cool Plate)를 사용하면 솔루션의 시뮬레이션 결과가 Spec.을 충족합니다.
