Large Heat Sink Assembly

대형 방열판 및 방열판 조립 솔루션: 대형 알루미늄 압출 + 높은-전력 냉각을 위한 플레이트 설계

고전력 전자 장치, 산업 제어 시스템, 에너지 장비의 경우 단일-방열판으로는 충분한 열 성능을 제공할 수 없는 경우가 많습니다. 이곳은대형 방열판 어셈블리필수가 됩니다.

우리가 맞춤{0}}설계한방열판 어셈블리, 결합알루미늄 압출 방열판~와 함께정밀-가공 알루미늄판, 뛰어난 방열성, 구조적 안정성, 미적으로 깔끔한 외관을 제공합니다.

방열판 어셈블리란 무엇입니까?

A 방열판 어셈블리여러 구성 요소(일반적으로 알루미늄 압출 핀 방열판과 평평한 알루미늄 플레이트)를 통합하여 만든 냉각 구조를 의미합니다.-
이 구조를 통해 열이 플레이트에서 흡수되어 핀 부분으로 효율적으로 전달되고, 그 후 주변 공기로 열이 발산됩니다.

우리의 어셈블리는 다음과 같이 제조될 수 있습니다.큰 사이즈, 포함:

* 길이: 최대 1.5m

* 폭: 약 35mm

* 두께 및 핀 높이 맞춤 설정 가능

따라서 이 솔루션은 긴 선형 열원이나 확장된 적용 범위가 필요한 장비에 적합합니다.

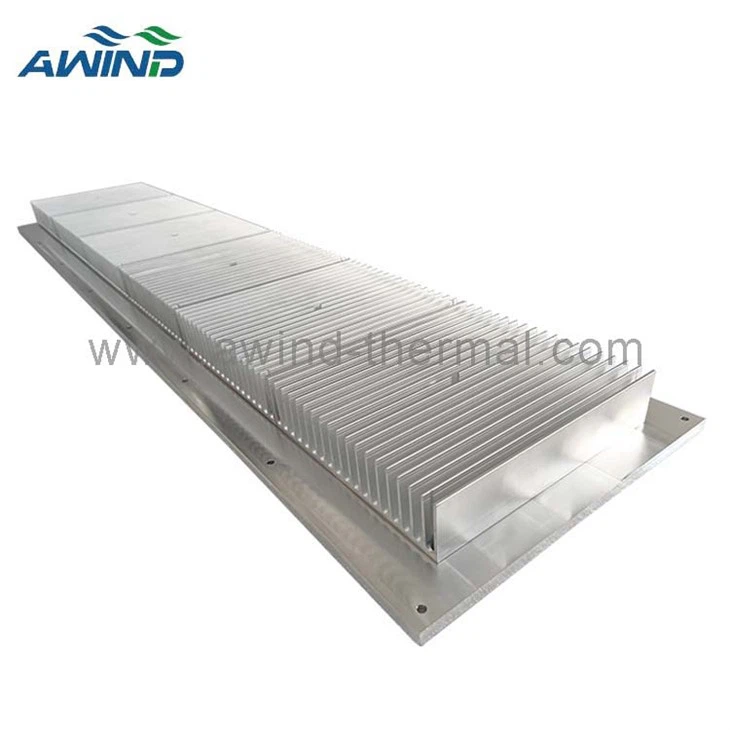

Aluminum heat sink plate

대형 방열판 어셈블리의 작동 방식

디자인은 다음의 조합을 사용합니다.

Alu 압출 핀- 넓은 표면적 제공

알루미늄 베이스 플레이트- 열원에 직접 접촉

조립과정

사전{0}}가공정밀 장착 구멍알루미늄 판과 압출 방열판 모두에 있습니다.

두 부분은나사로 함께 정렬 및 고정.

이는단단한 표면 접촉, 열저항을 최소화합니다.

열원이 알루미늄 판에 닿으면 열이 판을 통해 압출된 핀으로 빠르게 전달됩니다.

핀은 표면적을 크게 늘려 효율적인 대류 냉각을 가능하게 합니다.

이러한 구조는 안정성과 우수한 열 성능을 모두 보장합니다.

알루미늄 압출 + 알루미늄 판을 사용하는 이유는 무엇입니까?

1. 우수한 열전도율

알루미늄은 가볍지만 열전도율이 매우 좋습니다. 플레이트가 장비로부터 열을 흡수하면 열이 압출된 핀으로 효율적으로 확산됩니다.

2. 향상된 표면적

돌출된 핀은 여러 개의 공기 흐름 채널을 제공하여 자연 대류 또는 강제{0}}공기 냉각 시 열이 더 빠르게 분산되도록 돕습니다.

3. 강력한 기계적 구조

나사를 사용하여 플레이트와 방열판을 함께 고정합니다.

긴밀한 접촉 보장

열저항 감소

내구성과 장기-안정성 향상

4. 유연한 크기 옵션

대형 구조물(예:길이 1.5m)은 순수 압출을 사용하여 단일 조각으로 만들 수 없습니다.
따라서 조립을 통해 부품을 결합하는 것이 이상적이고 비용 효과적인 솔루션입니다.{0}}

고품질-외관 및 깔끔한 디자인

방열판 어셈블리의 주요 장점 중 하나는 다음과 같습니다.뛰어난 표면조도와 전문적인 외관.
고정밀 압출,-CNC 가공, 디버링 및 제어된 조립 덕분에 최종 제품은 부드럽고 균일하며 시각적으로 매력적이며 미적 측면이 중요한 노출 설치 환경에 적합합니다. 이는 방열판을 기능적일 뿐만 아니라 매력적으로 만듭니다.
