TO-263 히트싱크: 전자제품용 히트싱크에 대한 완벽한 가이드

TO-263 방열판이란 무엇입니까?

A TO-263 방열판은 일종의전자제품 방열판위해 특별히 설계된TO-263(D2PAK) 표면 실장 전력 반도체 패키지.

TO-263 패키지는평면형 고전력-SMD 패키지에서 널리 사용됨전압 조정기, MOSFET 및 전력 IC. 그것은 특징대형 노출형 열 패드PCB에 직접 열을 전달하는 바닥에 있습니다.
TO-263 방열판은 다음을 향상시킵니다.방열판 냉각장치에서 열을 방출하고 주변 공기로 방출합니다.

~ 안에전력전자, 방열판은 장치 신뢰성과 효율성을 유지하는 데 중요한 역할을 합니다.

TO-263 방열판이 필요한 이유는 무엇입니까?

심지어소형 전자 부품작동 중에 열이 발생합니다.
열이 효과적으로 방출되지 않으면 장치의 온도가 계속 상승하여 온도를 초과할 수 있습니다.최대 접합 온도(Tj), 성능 저하 또는 영구적인 손상을 초래합니다.

기능방열판그것은:

다음을 통해 장치의 열을 전달합니다.방열판 열 전달

유효 표면적 증가

공기 대류 개선

안전한 작동 온도 유지

이로 인해 TO-263 방열판이 필수가 되었습니다.공냉식 방열판-현대 전자 시스템의 솔루션.

Awind TO-263 방열판 개요

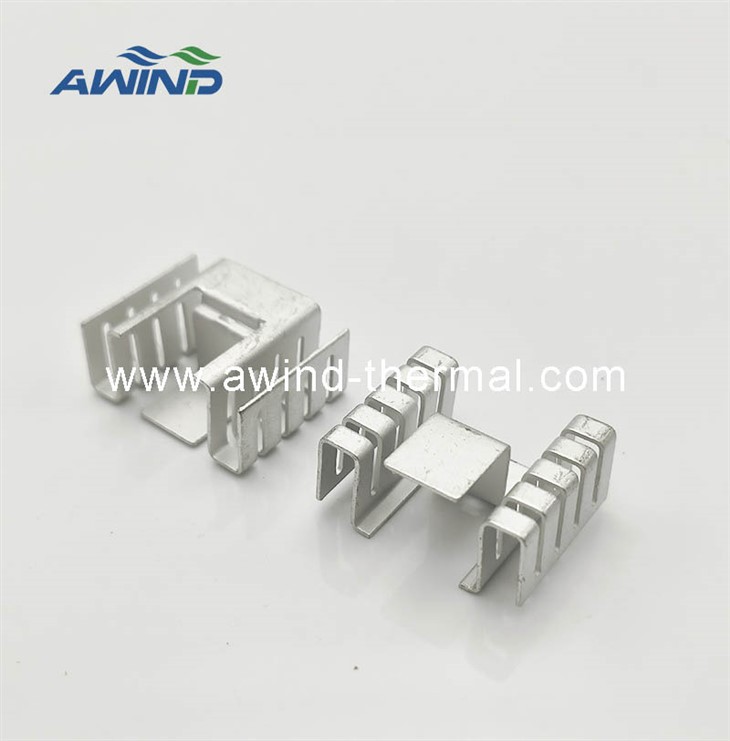

어윈드의TO-263 방열판다음과 같이 설계되었습니다.방열판의 U-자형 클립-, 추가 고정 장치 없이 쉽게 설치하고 제거할 수 있습니다.

주요 사양:

구조: U-모양의 클립-디자인

치수:25.4×19.38×11.43mm

재료:C1100 구리

표면 처리:주석 도금

이 디자인은 다음에 이상적입니다.작은 방열판컴팩트한 크기와 안정적인 열 성능이 필요한 애플리케이션.

TO-263 방열판에 C1100 구리가 사용되는 이유는 무엇입니까?

1. 우수하고 안정적인 열전도율

C1100 구리의 열전도율은 대략 다음과 같습니다.390–400 W/m·K, 다음보다 훨씬 높습니다.

Al 방열판(6063 알루미늄 합금): ~200W/m·K

황동 방열판: ~100–150 W/m·K

TO-263 패키지의 경우작은 접촉 면적과 높은 열유속, 안정적인 열 성능이 특히 중요합니다.

2. U-자형 구조에 대한 우수한 성형성

최대TO-263 방열판사용U-자형 또는 클립형-디자인.
C1100 구리는 다음을 제공합니다.

높은 연성

뛰어난 굽힘성

스탬핑 또는 성형 중 균열 위험이 낮음

이로 인해 다른 많은 것보다 더 적합합니다.방열판 금속옵션.

3. 접촉 열저항 감소

C1100 구리는 치밀한 표면 구조와 우수한 표면 적합성을 가지고 있습니다.
에서 사용될 때표면-접촉식 열 설계, 다음을 제공합니다.

패키지 표면과의 접촉 개선

낮은 인터페이스 열 저항

보다 효율적인 방열판 냉각

4. 표면처리와의 상용성이 우수함

C1100 구리는 다음에 적합합니다.

니켈 도금

주석 도금

니켈 + 주석 도금

이는 일관된 품질과 장기적인-신뢰성을 보장합니다.

5. 다른 구리 등급보다 더 나은 비용 대비 성능 비율

다음과 같은 기타 구리 등급C1020 또는 C1011(무산소-구리)미미한 열 개선 효과만 제공하지만 비용은 훨씬 더 높습니다.
대부분의 경우전력 전자 장치의 방열판, C1100은 성능과 비용의 최적의 균형을 제공합니다.

TO-263 방열판이 니켈 도금되는 이유는 무엇입니까?

1. 구리 산화 방지

벌거벗은 구리는 쉽게 산화되어 증가합니다.접촉 열 저항.
니켈 도금은 보호 장벽을 형성하여 시간이 지나도 열 성능을 안정적으로 유지합니다.

2. 장기-신뢰성 향상

TO-263 방열판은 일반적으로 다음 분야에 사용됩니다. 전원 모듈, 자동차 전자 장치, 산업 장비

니켈 도금으로 다음 사항에 대한 내성 강화: 고온, 습도, 부식

3. 표면 경도 향상

니켈{0}}도금 표면은 더 단단하고 내마모성이 뛰어납니다.{1}}특히 중요한 것은방열판에 클립-여러 번 설치하거나 제거할 수 있습니다.

4. 균일하고 전문적인 외관 제공

니켈 도금은 다음을 제공합니다.

일관된 색상

향상된 미학

산업 및 자동차 응용 분야에서 더 나은 수용

TO-263 방열판에 U-자형 구조를 사용하는 이유는 무엇입니까?

1. 유효 표면적 증가

U-자형 디자인은 재료를 측면에 재분배하여 크기나 무게를 크게 늘리지 않고도 사용 가능한 표면적을 늘립니다.-작은 구리 방열판.

2. 제조 효율성

간단한 스탬핑 및 벤딩 공정을 통해 U-자형 방열판을 형성할 수 있어 제조 비용이 절감되고 일관성이 향상됩니다.

3. 구조적 강도 향상

U-자형-단면은 강성을 높여 설치나 진동 시 변형을 방지합니다.

4. 향상된 공기 흐름 및 대류

중앙 채널은 공기 흐름 경로 역할을 하여 자연 대류를 개선하고 전반적인공냉식 방열판-능률.

5. 기계적 및 전기적 여유 공간

U-모양은 리드와 납땜 접합부 공간을 확보하여 기계적 간섭을 방지하고 단락 위험을 줄여줍니다.-

6. 설치 시 간편한 클립-

기하학적 구조는 빠른 설치를 지원하므로 자동화된 조립 라인에 적합합니다.

7. 최적화된 열 확산

측면을 따라 재료가 집중되면 접촉 영역에서 핀으로의 열 확산이 향상됩니다.

TO-220, TO-247 및 TO-263 방열판 간의 관계

이 패키지는 다음을 나타냅니다.다양한 유형의 방열판에 사용전력전자.

공통 기능

용도전력 반도체 냉각

주로수동 냉각

다음을 통한 열 전달전도 → 공기 대류

애플리케이션에는 MOSFET, IGBT, 전압 조정기 및 전력 IC가 포함됩니다.

주요 차이점

귀하의 애플리케이션에 적합한 방열판 선택

소형 알루미늄 방열판: 저전력 및 경량 설계에 적합-

소형 구리 방열판: 소형의 높은 열{0}}유속 응용 분야에 이상적입니다.

표준 방열판: 일반 전자제품에 대한 비용-효율적

맞춤형 전기 방열판: 까다로운 전력전자 환경에 최적화

오른쪽 선택방열판 냉각솔루션은 신뢰성, 효율성 및 긴 서비스 수명을 보장합니다.

최종 생각

그만큼TO-263 방열판현대의 중요한 열 솔루션입니다.전자제품용 방열판특히 컴팩트한 크기와 높은 전력 밀도가 요구되는 곳에서는 더욱 그렇습니다.
결합하여C1100 구리, 니켈 도금, 그리고U-모양의 클립-디자인, 까다로운 작업에서도 안정적인 성능을 제공합니다.전력 전자 장치의 방열판응용 프로그램.
