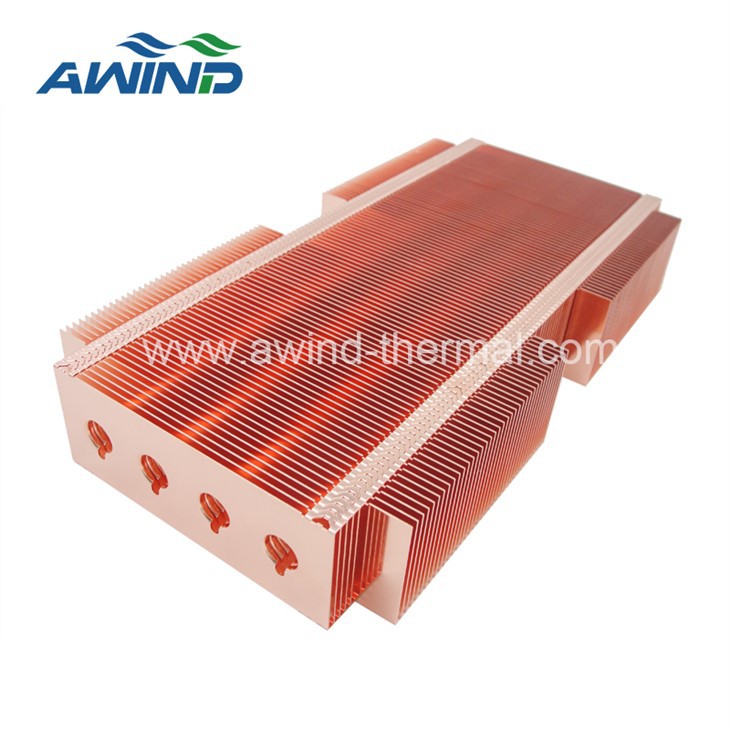

지퍼가 달린 핀 방열판

지퍼가 달린 핀 방열판은 대량 생산을 위한 고전력 강제 대류 응용 분야에 이상적인 공랭식 솔루션입니다. 지퍼 핀 스택은 연동 기능을 사용하여 스탬핑되고, 접히고, 함께 지퍼로 고정되는 일련의 개별 판금 핀으로 구성됩니다. 스택 내의 핀 길이와 간격은 다양한 스탬핑 다이를 사용하여 달라질 수 있습니다.

각 지퍼가 달린 핀 방열판에는 점진적인 천공 핀을 위한 자체 설계가 있습니다. 새로운 지퍼 핀 방열판 구조에는 일반적으로 새로운 펀칭 기계 세트가 필요하므로 지퍼가 달린 핀 어셈블리를 더욱 구체적으로 적용할 수 있습니다. 지퍼 핀 방열판은 스탬핑 비용이 더 적은 수의 방열판에 분산되므로 소량 생산보다는 대량 생산에 이상적입니다.

지퍼핀 제조과정

지퍼 핀은 AL1050&CU1100을 스탬핑하여 형성된 단일 얇은 핀을 조밀한 평행 핀으로 결합하는 가공 공정에 사용됩니다. 구체적인 방법은 다음과 같습니다. 성형 시 특별히 설계된 돌출 부분(버클 포인트)의 작은 부분이 핀 가장자리에 유지됩니다. 핀은 맞춤형 금형에 고정되고, 돌출된 부분은 구부러지고 서로 고정되어 깔끔하게 배열된 평행 핀을 형성합니다.

지퍼 핀을 사용하는 또 다른 목적은 핀과 열 흡수 바닥 사이의 후속 연결(일반적으로 납땜)으로 인해 발생하는 인터페이스 임피던스를 보상하는 것입니다. 얇은 평행 시트 핀과 열 흡수 베이스 사이의 연결 영역은 다음과 같습니다. 작고 실제 연결 속도와 연결 표면의 인터페이스 임피던스를 고려할 때 열 흡수 베이스와 핀 사이의 열 전달은 방열판의 전체 열 전도 경로에서 병목 현상이 될 수 있습니다.

따라서 블레이드 접기 과정에서 핀이 열 흡수 바닥과 연결되는 측면에 접히는 가장자리가 남게 됩니다. 자물쇠를 구부린 후 블레이드는 상대적으로 평평한 표면으로 결합됩니다. 즉, 각 핀은 바닥이 "더 넓어지고" 측면은 "L" 모양이 됩니다. 이러한 방식으로 열은 열 흡수 베이스에서 연결 표면을 통해 개별 핀의 '바닥'으로 전달되고, 내부에서 실제로 열이 손실되는 수직 부분으로 열이 전달됩니다.

재료

두 개의 별도 구성 요소를 갖는 이점은 재료를 혼합하고 일치시킬 수 있다는 것입니다. 지퍼 핀 방열판 재료는 구리 베이스와 알루미늄 핀 또는 구리 핀과 알루미늄 베이스가 될 수 있습니다.

적용 요구 사항에 따라 지퍼 핀 방열판 재료는 모두 알루미늄 또는 구리로만 필요할 수 있습니다. 재료는 핀과 베이스 사이의 결합을 결정합니다. 알루미늄은 납땜에 저항하므로 알루미늄/알루미늄 조인트는 에폭시로 접착됩니다. 에폭시는 구리에 잘 접착되지 않으므로 구리/구리 접합부는 용접하기 쉽습니다. 두 가지를 혼합하는 경우 알루미늄 구성 요소는 일반적으로 니켈 도금된 다음 어셈블리가 함께 납땜됩니다.

H스탬프가 찍힌 핀 방열판을 식별하려면 어떻게 해야 합니까?

스탬프 핀 방열판은 일반적으로 핀을 제자리에 고정하는 지퍼 핀 플레이트로 식별할 수 있으며 일반적으로 방열판이 베이스와 스탬프 핀의 두 부분으로 구성되어 있음을 쉽게 알 수 있습니다.

이익

1. 간단한 기계적 잠금 구조, 적은 절차

2. 핀과 열흡수 베이스 사이의 후속 연결로 인해 생성된 인터페이스 임피던스를 보상할 수 있습니다.

3. 공정 품질은 비교적 안정적이며 대량 생산에 적합합니다.

4. 얇은 핀은 접힌 핀 방열판과 유사하지만 지퍼 핀 방열판의 상단이 열려 있기 때문에 접힌 핀 방열판보다 팬 싱크 응용 분야에 더 적합합니다.

5. 구리 및 알루미늄 핀을 사용할 수 있습니다.

디자인 혁신

당사의 지퍼 핀 방열판은 가벼운 무게와 높은 수준의 설계 유연성으로 인해 대부분의 고객에게 높은 평가를 받고 있습니다. 이를 통해 당사의 엔지니어 팀은 특정 애플리케이션 요구 사항을 충족하기 위해 히트 파이프 또는 팬이 포함된 응집력 있는 솔루션을 설계할 수 있습니다.

애플리케이션

지퍼 핀 방열판은 냉각 면적을 늘리는 동시에 폐쇄 통로를 형성하여 기술 혁신을 통해 더 높은 열 성능을 달성하고 부피에 대한 제한이 없으며 강도가 높고 제조 비용이 낮으며 설치 및 유지 관리가 더 쉽다는 등의 장점이 있습니다. 더 긴 서비스 수명 등

따라서 데이터 통신, 통신, 신에너지 설계 및 군용 냉각 부품에 널리 사용됩니다.

스키브 핀과 지퍼 핀의 차이점은 무엇입니까?

지퍼 핀은 핀의 상단과 하단 모두 결합되어 있어 스키브 핀이나 접힌 핀과 같은 다른 핀 유형에 비해 기계적 안정성이 높습니다.
